Cập nhật: Thứ tư, 19/02/2014, 15:56 GMT+7
Trường mầm non Khu đô thị Đông Nam đường Trần Duy Hưng

Trường mầm non Khu đô thị Đông Nam đường Trần Duy Hưng được quy hoạch xây dựng tại lô đất ký hiệu NT (Khu đô thị Đông Nam đường Trần Duy Hưng) theo quy hoạch chi tiết tỷ lệ 1/500 đã được UBND Thành phố Hà Nội phê duyệt; là cơ sở giáo dục bậc mầm non (nhà trẻ, mẫu giáo) nằm trên địa bàn phường Trung Hòa, quận Cầu Giấy, TP Hà Nội. Trường được định hướng trở thành Trường mầm non đạt chuẩn quốc gia mức độ 2.


Phối cảnh tổng thể hướng Đông Nam

Khu đất dự kiến xây dựng công trình có diện tích 5.089m2, có 3 mặt đều tiếp giáp với đường nội bộ của khu vực. Hiện trạng khu đất đã được giải phóng mặt bằng hoàn toàn, rất thuận lợi cho việc triển khai xây dựng công trình.
Trường được thiết kế xây dựng với tiêu chí hiện đại, bền vững, có quy mô 20 nhóm lớp với đầy đủ các khối chức năng và các chức năng thành phần như phụ trợ, hạ tầng kỹ thuật, cảnh quan...vv, được thiết kế đồng bộ, tạo tiền đề tốt nhất cho việc tổ chức môi trường giáo dục ban đầu. Công trình có diện tích sàn chính khoảng 8.140 m2,
  • Độ cao: 4 tầng (không kể tầng bán hầm và vườn trên mái)
  • Số tầng bán hầm: 1 tầng
  • Diện tích sàn chính: 8.110 m2
  • Diện tích chiếm đất: 1.945 m2
  • Mật độ xây dựng: 38,2%
  • Chỉ giới đường phía Tây Nam: 14,5m, các hướng khác từ 3,5-5m.
Phương án 1:

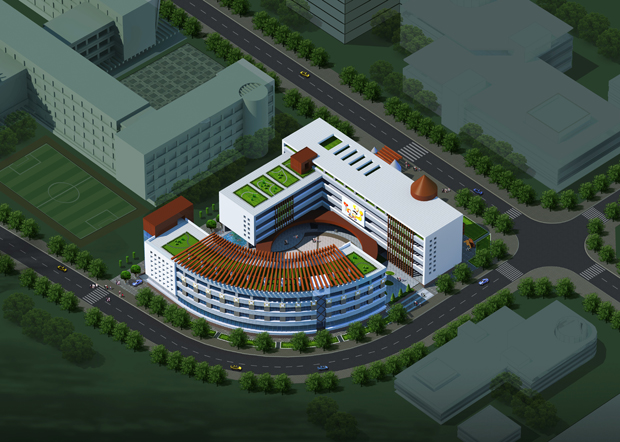

Phối cảnh tổng thể hướng Tây Bắc


Các thông số quy hoạch:
  • Tổng diện tích khu đất: 5.089m2
  • Diện tích đất xây dựng công trình: 1.945 m2
  • Diện tích đất xây dựng hạ tầng: 3.144 m2
  • Tổng diện tích sàn: 8.110m2
  • Diện tích sàn tầng hầm:  1.331 m2
  • Mật độ xây dựng: 38,2 %
  • Hệ số sử dụng đất: 1,59 lần
  • Khoảng lùi: 3,5-14,5m
  • Độ cao nhà:  4 tầng (không kể  tầng bán hầm và vườn mái)

Quy hoạch tổng mặt bằng

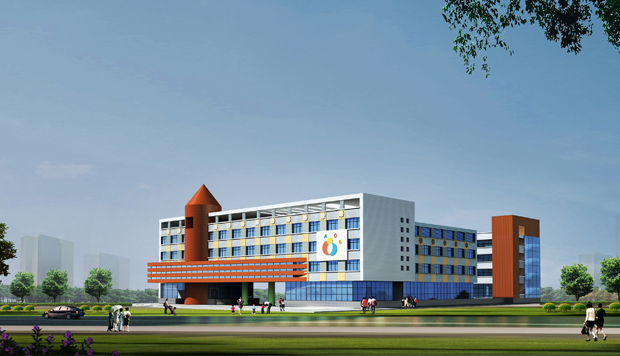

Góc hướng Nam

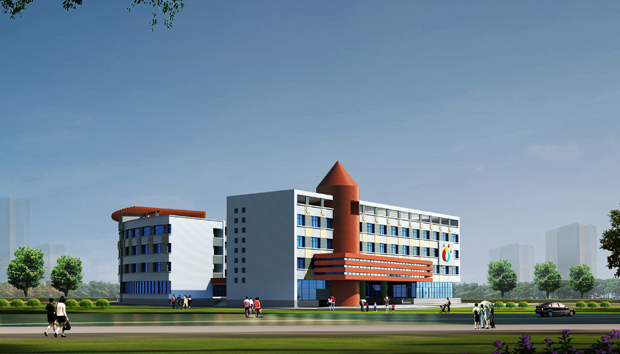

Góc hướng Tây

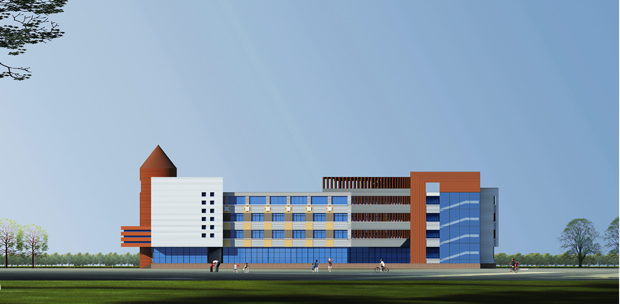

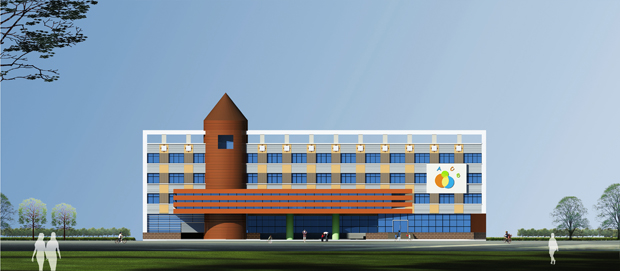

Mặt đứng chính

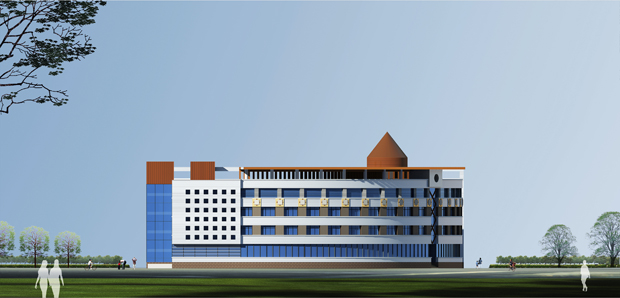

Mặt bên

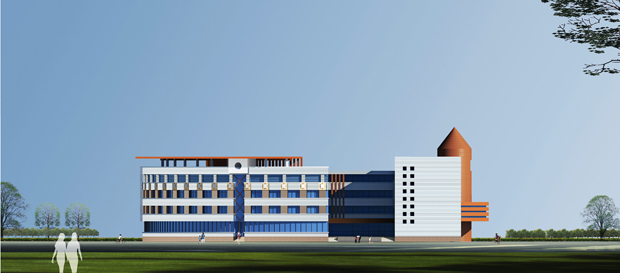

Mặt sau


Mặt bên

Các tiêu chí nghiên cứu thiết kế:
  • Hợp khối để đáp ứng yêu cầu về chỉ tiêu diện tích sàn trong điều kiện đất đai đô thị.
  • Hình khối mạch lạc, phù hợp với các yêu cầu mới về định hướng tư duy của thế hệ cư dân đô thị tương lai.
  • Các chi tiết kiến trúc trong tầm nhìn của trẻ (góc nhìn tiêu cự 50mm) và nội thất được xử lý sinh động.
  • Bỏ trống một phần tầng 1 để đáp ứng yêu cầu thông thoáng và sân chơi trong điều kiện đất đai hạn chế
  • Đề cao  kiến trúc xanh với việc sử dụng vật liệu công nghệ mới, bền vững và thân thiện với môi trường.
  • Không gian môi trường công trình sạch, thoáng và có cảnh quan đẹp, nhiều cây xanh
Phương án 2:

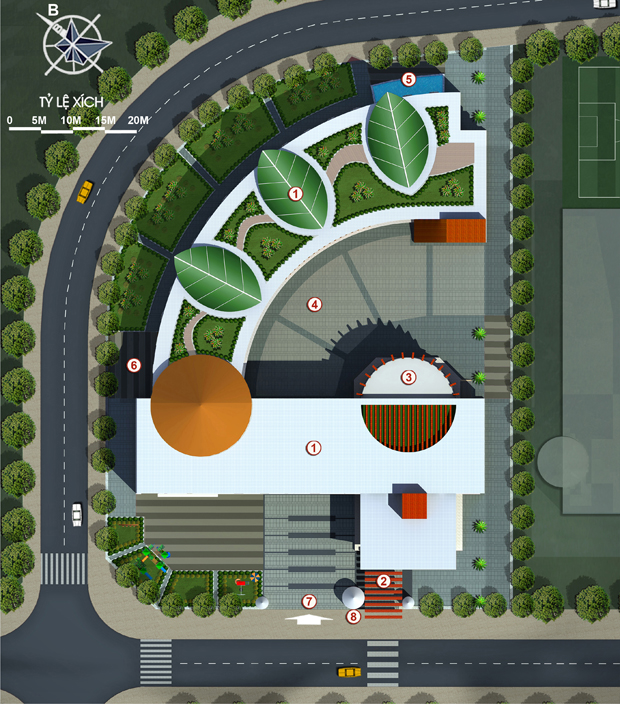

Tổng mặt bằng

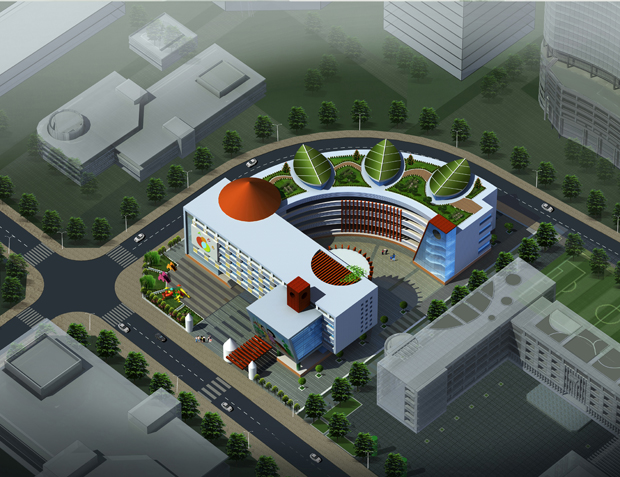

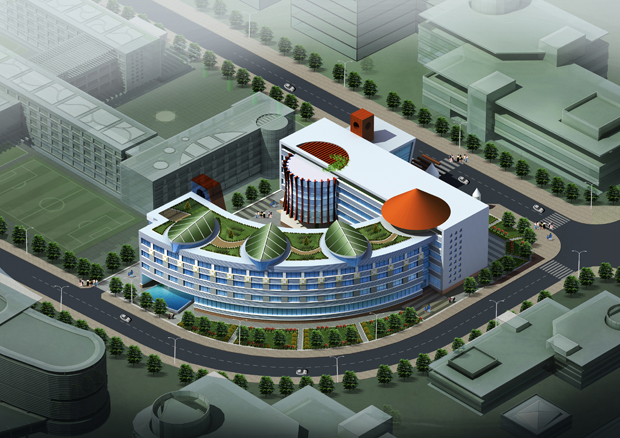

Phối cảnh tổng thể hướng Nam


Phối cảnh tổng thể hướng Tây Bắc

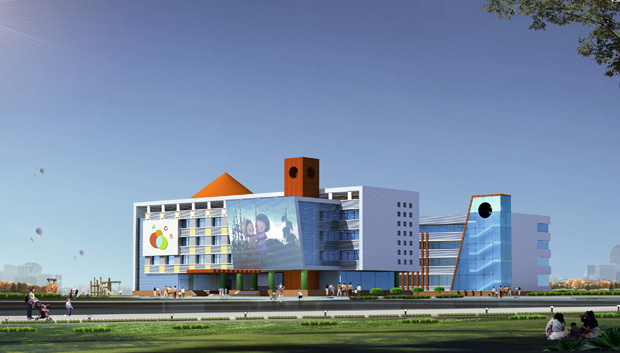

Góc hướng Nam

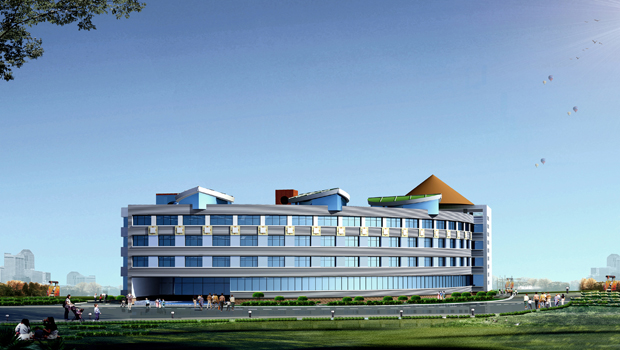

Góc hướng Tây Bắc

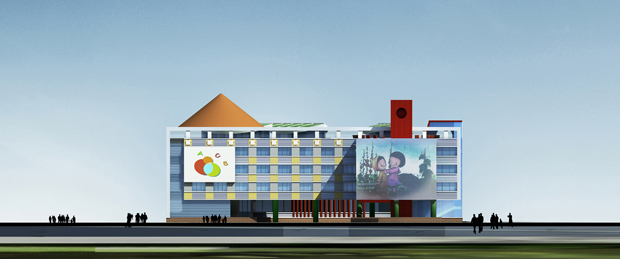

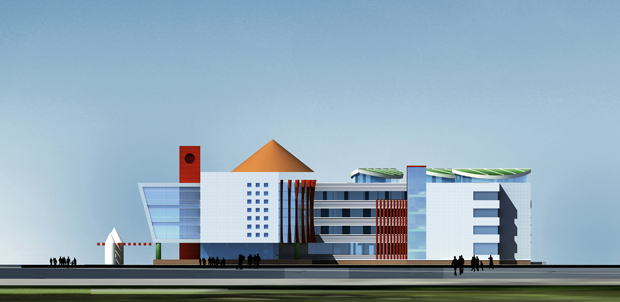

Mặt đứng chính

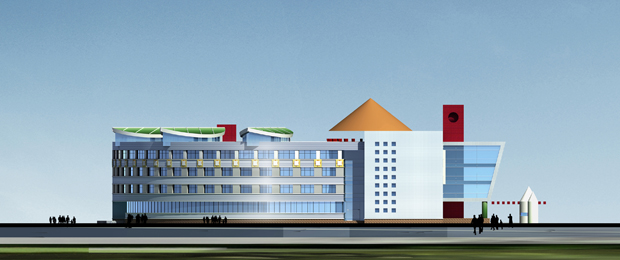

Mặt bên

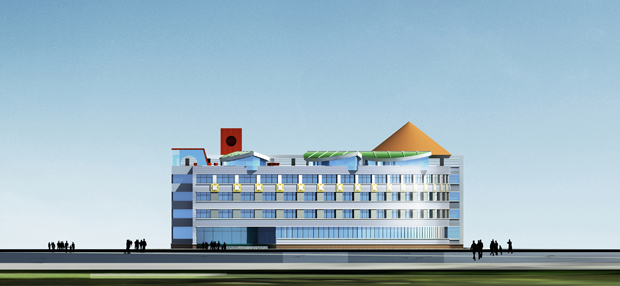

Mặt bên


Mặt sau

  • Chỉ đạo thực hiện: TS. KTS Lê Tuấn
  • Chủ trì kiến trúc 1: Ths. KTS Hà Quang Hùng
  • Chủ trì kiến trúc 2: Ths. KTS Nguyễn Hải Bách
  • Chủ trì kết cấu và hạ tầng KT: Ths. KS Nguyễn Minh Tú
  • Quản lý dự án: Ths. KS Nguyễn Tuấn
  • Thực hiện: Các kiến trúc sư thuộc Khối kiến trúc nghệ thuật, Khối kiến trúc kỹ thuật & các cộng sự thuộc các Trung tâm chuyên ngành khác của công ty DAC.
Khối Kiến trúc nghệ thuật
(DAC)
